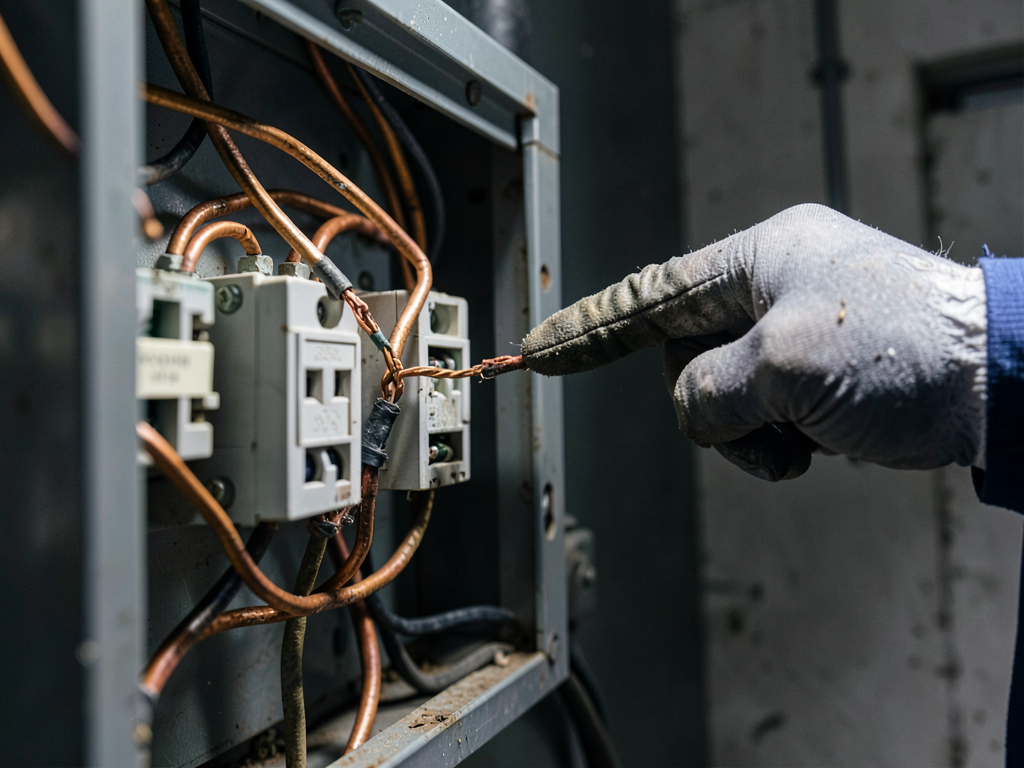

Erreur de raccordement tableau électrique

En 2026, une erreur de raccordement au tableau électrique peut entraîner des conséquences immédiates telles que des courts-circuits ou des déclenchements intempestifs, ainsi que des conséquences financières lourdes allant de quelques centaines d’euros pour une remise en conformité jusqu’à l’exclusion totale des garanties d’assurance en cas d’incendie.

À lire aussi : Pourquoi les photos de réalisations solaires peuvent être trompeuses : le guide pour vérifier l’authenticité en 2026.

À lire aussi : Photos de réalisations : comment repérer un faux portfolio d’installateur solaire sur Internet ?.

Le tableau électrique est le cerveau de votre installation. Chaque connexion, chaque serrage et chaque choix de section de câble détermine non seulement la sécurité de votre foyer, mais aussi la pérennité de vos équipements électroniques sensibles. Une erreur, même minime, comme un fil mal serré ou une inversion de phase, peut transformer un composant de protection en un vecteur de chaleur intense.

Quels sont les risques techniques immédiats d’un mauvais branchement ?

Les défaillances techniques ne sont pas seulement des désagréments de confort ; elles touchent à l’intégrité même de la physique électrique de votre habitation.

L’effet Joule et les points chauds

L’erreur la plus fréquente est le mauvais serrage des bornes. Lorsqu’une connexion est lâche, la résistance électrique augmente localement. Selon la loi d’Ohm, cette résistance génère de la chaleur : c’est l’effet Joule. Ce point chaud peut atteindre des températures suffisantes pour faire fondre l’isolant des câbles (PVC), créant un arc électrique ou un départ de feu sans que le disjoncteur ne déclenche immédiatement.

Les défauts d’isolement et la fuite à la terre

Un raccordement qui effleure une partie métallique ou un mauvais branchement du conducteur de protection (la terre) peut rendre les carcasses métalliques de vos appareils électroménagers conductrices. Cela crée un risque d’électrocution majeur pour les occupants, surtout si l’interrupteur différentiel est défaillant ou mal calibré.

Les surtensions et dommages aux équipements

Une inversion entre le neutre et la phase, ou un mauvais raccordement du collecteur de neutre, peut entraîner des surtensions transitoires. En 2026, avec la multiplication des appareils connectés et des onduleurs photovoltaïques, la sensibilité des cartes électroniques est accrue. Une fluctuation de tension due à un mauvais contact peut griller instantanément une carte mère de lave-linge ou un système de domotique.

Quelles sont les conséquences financières d’une installation non conforme ?

Le coût d’une erreur de raccordement se décompose en trois phases : la réparation directe, les dommages collatéraux et les pertes indirectes.

L’impact sur l’assurance habitation

C’est le point le plus critique. Les assureurs exigent que l’installation électrique respecte les normes en vigueur, notamment la norme NF C 15-100. Si un incendie est déclaré et que l’expertise révèle que le sinistre est dû à une erreur de raccordement manifeste (fils dénudés, absence de protection différentielle, tableau non conforme), l’assureur peut invoquer une négligence ou une non-conformité pour refuser l’indemnisation des dommages immobiliers.

Pourquoi le sous-dimensionnement est-il une erreur de conception majeure ?

L’erreur ne réside pas toujours dans le geste de branchement, mais souvent dans le choix des composants avant même l’installation.

Un tableau électrique sous-dimensionné signifie que les dispositifs de protection (disjoncteurs, interrupteurs différentiels) ne sont pas adaptés à la charge totale ou à la section des câbles. Si vous branchez un circuit de forte puissance sur un disjoncteur sous-dimensionné, celui-ci sautera de manière répétée. Si vous faites l’inverse (un disjoncteur trop puissant pour la section du fil), le fil chauffera et brûlera avant que le disjoncteur ne détecte l’anomalie.

La gestion de la puissance en autoconsommation

Avec l’essor du photovoltaïque en 2026, l’erreur de raccordement concerne aussi l’interface entre l’onduleur et le tableau principal. Un mauvais dimensionnement du raccordement de l’onduleur peut provoquer des remontées de courant qui endommagent le réseau domestique ou empêchent le fonctionnement correct des protections de tête.

Comment prévenir les erreurs de raccordement ?

La prévention repose sur trois piliers : la compétence, l’outillage et la méthodologie.

• Faire appel à un professionnel qualifié : Seul un électricien certifié possède la capacité de lire un schéma unifilaire complexe et de garantir la conformité aux normes de sécurité.
• Utiliser un matériel de qualité : Évitez les composants de marques génériques sans certification CE ou NF. La qualité des alliages dans les borniers de serrage est cruciale pour éviter l’oxydation et le desserrage thermique.
• Vérifier systématiquement le serrage : Un serrage “à la main” est insuffisant. L’utilisation d’un tournevis dynamométrique ou d’une clé de serrage calibrée garantit une pression constante sur le conducteur.
• Tester avant de fermer : L’utilisation d’un testeur de continuité et d’un contrôleur d’isolement est indispensable pour valider chaque circuit avant la mise sous tension définitive.

Pour plus de détails sur les obligations légales et les normes de sécurité électrique, vous pouvez consulter les recommandations de l’site officiel de l’administration française.

Quelles sont les

Identifier les signes avant-coureurs d’un raccordement défaillant

Les symptômes d’une erreur de raccordement ne sont pas toujours spectaculaires, ce qui rend leur détection par un non-initié particulièrement difficile. Un des premiers indices à surveiller est le comportement anormal des disjoncteurs divisionnaires. Si un circuit spécifique déclenche systématiquement son protection dès qu’un appareil particulier est branché, cela peut indiquer une inversion de phase et de neutre sur cette ligne ou un défaut d’isolement localisé. Cette situation est dangereuse car elle expose l’utilisateur à un risque d’électrisation sur les boîtes de dérivation ou les habillages, même si l’appareil semble fonctionner normalement. Il est crucial de noter que le simple fait que la lumière s’allume ne garantit pas que la connexion est conforme aux normes de sécurité électrique.

Un autre signe révélateur concerne les variations de tension ou les clignotements des éclairages. Ces phénomènes, souvent attribués à tort aux fluctuations du réseau public, peuvent en réalité provenir d’une mauvaise section de câble choisie pour la charge qu’elle doit supporter, ou d’un mauvais serrement des bornes au niveau du tableau. Un contact mal serré génère une résistance électrique anormale qui provoque un échauffement localisé. Cet échauffement est l’ennemi principal de l’installation, car il dégrade progressivement l’isolation des conducteurs et peut mener à une dégradation des connexions jusqu’à la formation d’un arc électrique. Les propriétaires qui constatent une odeur de brûlé persistante au niveau du tableau, même sans fumée visible, doivent considérer cela comme un signal d’alarme immédiat nécessitant une coupure générale et une inspection par un professionnel.

Il existe également des erreurs de câblage plus subtiles, comme la confusion entre les phases dans un tableau triphasé. Dans ce cas, certains équipements, notamment les moteurs ou les appareils de précision, peuvent fonctionner dans un sens inverse ou avec une puissance insuffisante. Pour les installations domestiques simples en monophasé, l’erreur la plus fréquente reste l’inversion entre le fil de terre et le neutre sur une prise de courant. Cette inversion rend la protection différentielle inefficace contre certains types de fuites de courant et transforme la carcasse métallique de l’appareil en un élément conducteur dangereux en cas de défaut sur l’appareil lui-même. La vigilance doit donc porter sur l’ensemble de la chaîne, depuis le disjoncteur général jusqu’à la dernière prise murale, car une seule anomalie peut compromettre la sécurité de tout le logement.

Les erreurs de câblage les plus fréquentes et leurs risques spécifiques

Parmi les fautes les plus courantes observées lors de diagnostics sur le terrain, on retrouve l’absence ou l’incohérence de la bouclage de terre. Le fil de terre doit être relié de manière continue et sans rupture entre la prise, le tableau et la borne de terre principale. Une erreur fréquente consiste à connecter la terre sur un fil neutre ou sur une phase par méprise, ce qui supprime toute protection en cas de défaut d’isolement. Cette configuration est particulièrement insidieuse car elle peut passer inaperçue pendant des années, jusqu’à ce qu’un appareil défectueux mette son boîtier métallique sous tension. Le risque d’électrocution est alors maximal, car la protection différentielle, conçue pour détecter les écarts de courant entre phase et neutre, ne détectera pas une fuite qui s’évacue directement dans la terre mal connectée.

Une autre erreur majeure concerne le dimensionnement inadéquat des conducteurs par rapport à la puissance des appareils qu’ils alimentent. Utiliser un câble de section insuffisante pour une ligne dédiée à un four, une plaque de cuisson ou un chauffe-eau électrique provoque un échauffement excessif du câble sous charge. Ce phénomène, appelé surchauffe par effet Joule, fragilise l’isolant et augmente le risque d’incendie. De plus, si la section est trop faible, la chute de tension peut être significative, ce qui peut endommager les composants électroniques sensibles des appareils modernes. Le choix de la section doit impérativement tenir compte de la longueur de la ligne et de la puissance maximale appelée, et non uniquement de l’apparence du câble disponible.

Le câblage incorrect des protections différentielles est un autre point critique souvent négligé. Ces dispositifs doivent être placés sur les circuits concernés et ne doivent pas être mis en parallèle de manière à court-circuiter leur fonctionnement. Une erreur de raccordement peut rendre le différentiel “aveugle” à certaines fuites de courant, le rendant totalement inutile en cas d’accident. Il est également fréquent de voir des liaisons équipotentialités mal réalisées, où les masses métalliques non électriques (canalisations d’eau, de gaz) ne sont pas reliées correctement au tableau. Cette négligence empêche l’égalisation des potentiels et peut transformer une simple décharge statique ou un défaut mineur en une situation dangereuse pour les personnes présentes dans la pièce.

Vérifier la conformité et sécuriser son installation électrique

La vérification de la conformité d’un tableau électrique ne se limite pas à un simple test visuel des voyants. Elle implique une série de mesures précises qui nécessitent des instruments adaptés. Le premier contrôle à effectuer est l’isolement des circuits, qui permet de s’assurer que les conducteurs ne sont pas en contact direct avec la masse ou entre eux. Ensuite, la continuité des terres doit être testée pour garantir que la résistance de la boucle de terre est suffisamment faible pour permettre le déclenchement rapide des protections en cas de défaut. Ces mesures, réalisées par un électricien certifié, fournissent un état des lieux objectif de l’installation et permettent de détecter des dégradations qui ne sont pas visibles à l’œil nu, comme une isolation abîmée à l’intérieur d’un mur.

Lors de la remise en conformité, il est essentiel de respecter la hiérarchie des protections. Le disjoncteur général doit être dimensionné pour protéger l’ensemble de l’installation et le câble d’alimentation principal, tandis que les disjoncteurs divisionnaires protègent les lignes individuelles. Une erreur fréquente est de remplacer un fusible ou un disjoncteur par un modèle de puissance supérieure pour éviter les déclenchements, ce qui supprime la protection et laisse la ligne vulnérable aux surcharges. Il faut toujours identifier la cause du déclenchement avant de réenclencher ou de modifier un équipement. Si un disjoncteur déclenche, c’est qu’il a détecté un danger, et ignorer ce signal équivaut à prendre un risque majeur pour la sécurité des personnes et des biens.

Enfin, la documentation de l’installation est un aspect souvent sous-estimé mais vital pour la maintenance et la sécurité. Un schéma unifilaire à jour, indiquant la nature de chaque circuit, la section des câbles et le type de protection associée, facilite grandement les interventions en cas de panne ou de modification. Sans cette information, un technicien peut commettre des erreurs lors de nouveaux branchements, en utilisant des câbles inadaptés ou en mal identifiant les phases. Il est recommandé de faire réaliser ce schéma lors de toute modification importante de l’installation et de le conserver à disposition. Cette démarche proactive permet de garantir la cohérence de l’ensemble du réseau et de faciliter la détection de toute anomalie future, assurant ainsi une installation fiable et sécurisée pour les occupants.

questions fréquentes (FAQ) ?
